1.鋼塔架可根據排煙筒的數量，水平截面設計成三角形和方形。

　　2.鋼塔架沿高度可采用單坡度或多坡度型式。塔架底部寬度與高度之比，不宜小于1/8。

　　3.對于高度較高，底部較寬的鋼塔架，宜在底部各邊增設拉桿。

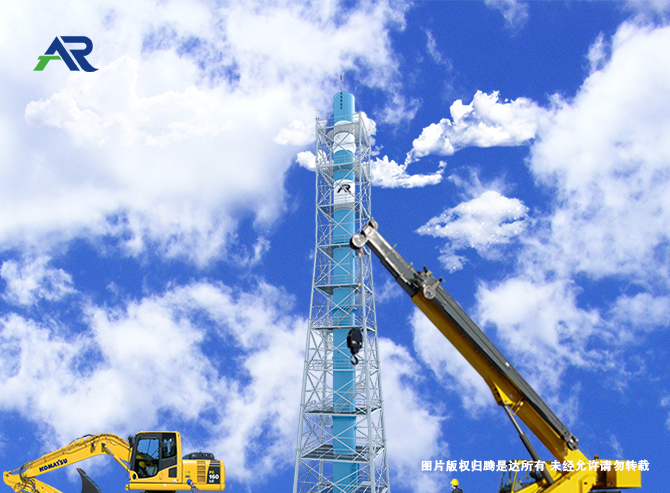

　　塔架式鋼煙囪設計?

　　工業建筑中煙囪非常常見，以前高大的煙囪一般采用混凝土煙囪，但超高混凝土的施工難度大、質量不好保證、施工周期長等弊端，隨著鋼材生產能力和高空吊裝能力的提高，鋼煙囪應用越來越廣泛。筆者在多年的工程實踐中不斷總結，淺談塔架式鋼煙囪設計，拋磚引玉，希望能為鋼煙囪的工程應用有所幫助。??

　　塔架式鋼煙囪一般靠鋼筒體承受豎向力自重，塔架承受水平荷載，而塔架整體上是豎向桁架，材料性能得到充分發揮，經濟適用，應有廣泛。關于結構的經濟性分析可參見筆者《科技致富向導》2011年7月刊《淺談鋼結構類型與工程造價》一文。本文主要闡述塔架式鋼煙囪設計。?????????

　　塔架式鋼煙囪的荷載??

　　1.?結構及設備自重。結構及設備自重按荷載規范的有關規定進行計算。計算塔架自重時，應考慮節點板、法蘭盤及焊縫的重量，一般可按塔架構件的自重乘以1.15～1.20的系數。

　　2.?活荷載。塔架上的就修平臺、休息平臺以及航空障礙燈維護等平臺上的荷載都屬活荷載。檢修平臺活荷載可根據實際情況確定，但不得小于3KN/m2，頂層平臺應考慮積灰荷載，休息平臺單個桿件集中荷載不小于1KN，均布荷載可取2?KN/m2。??

　　3.?風荷載。風荷載對塔架結構起著決定性作用。由風荷載引起的結構內力約占總內力的80%～90%。因此，在塔架鋼煙囪設計中，盡量減少風阻力，是一個很重要的考慮問題。?

　　各種截面型鋼的體系系數取值為μs=1.3，對于圓形截面桿件，其體型系數取決于雷諾數，一般情況下，當圓形截面桿件的直徑較小時μs=1.2，直徑較大且H/d≥25時，μs=0.6。因此，圓形截面桿件對風的阻力最小。??
